Mencari sumber korsleting pada motor sebenarnya tidak serumit yang dibayangkan — yang membuat banyak orang salah diagnosis adalah tidak tahu urutan pengecekannya.
Motor yang tiba-tiba mogok, lampu meredup, atau sekring putus terus-menerus sering bikin panik.
Masalahnya, banyak orang langsung menebak-nebak tanpa tahu sumber kerusakannya. Padahal, gejala seperti itu bisa jadi tanda korsleting pada motor.
Kalau kamu salah diagnosis, akibatnya bisa makin panjang. Kabel bisa semakin rusak, komponen kelistrikan ikut terdampak, dan biaya perbaikan jadi membengkak.
Yang lebih merepotkan lagi, korsleting yang dibiarkan bisa berubah jadi masalah yang jauh lebih serius.
Itulah kenapa kamu perlu tahu cara mengenali korsleting dari gejalanya, lalu menelusuri sumber masalahnya dengan langkah yang benar.
Bukan sekadar menebak bagian mana yang rusak, tapi memahami alur pengecekan supaya tidak buang waktu dan tenaga.
Di artikel ini, kamu akan belajar cara mengetahui korsleting pada motor dengan bahasa yang simpel, runtut, dan mudah dipraktikkan. Jadi, sebelum buru-buru bongkar bagian yang tidak perlu, baca sampai akhir dulu.
Apa Itu Korsleting pada Motor?
Korsleting pada motor adalah kondisi ketika arus listrik mengalir tidak sesuai jalurnya. Sederhananya, listrik “nyasar” ke bagian yang tidak seharusnya dilewati.
Akibatnya, sistem kelistrikan jadi terganggu dan komponen tertentu bisa rusak.
Masalah ini tidak boleh dianggap sepele. Selain bisa bikin motor susah hidup atau mati mendadak, korsleting juga dapat memicu sekring putus berulang, kabel panas, bahkan bau hangus. Kalau sudah sampai tahap ini, artinya ada bagian yang benar-benar perlu segera dicek.
Yang bikin korsleting sering bikin bingung adalah gejalanya mirip dengan kerusakan lain. Misalnya aki tekor, kiprok bermasalah, atau kabel longgar.
Karena itu, kamu perlu memahami ciri awalnya supaya tidak salah ambil langkah.
Kalau diagnosisnya tepat, perbaikannya juga jadi lebih cepat. Kamu bisa menemukan sumber masalah tanpa membongkar banyak bagian. Ini penting, terutama kalau motor dipakai harian dan kamu butuh solusi yang efisien.
Kalau sudah siap, bagian berikutnya bisa langsung masuk ke tanda-tanda korsleting pada motor yang paling mudah dikenali.
Ciri-Ciri Korsleting pada Motor yang Paling Mudah Dikenali
Sebelum mencari sumber korsleting, langkah pertama yang harus dilakukan adalah mengenali gejalanya terlebih dahulu. Masalahnya, banyak pemilik motor menganggap tanda-tanda awal korsleting sebagai kerusakan biasa. Akibatnya, sumber masalah tidak segera ditemukan dan kerusakan bisa semakin parah.
Kabar baiknya, korsleting biasanya meninggalkan beberapa ciri yang cukup mudah dikenali. Jika kamu menemukan satu atau bahkan beberapa gejala berikut secara bersamaan, ada kemungkinan sistem kelistrikan motor sedang mengalami masalah.
Tabel Tanda-Tanda Korsleting pada Motor
| Tanda yang Muncul | Penjelasan |
|---|---|
| Lampu motor redup atau mati mendadak | Arus listrik tidak mengalir dengan normal sehingga suplai listrik ke lampu terganggu. |
| Sekring sering putus | Salah satu tanda paling umum adanya arus berlebih akibat hubungan pendek pada rangkaian listrik. |
| Motor sulit distarter | Sistem starter membutuhkan suplai listrik yang stabil. Korsleting dapat mengganggu aliran listrik tersebut. |
| Aki cepat tekor | Arus listrik yang bocor terus-menerus dapat menguras daya aki lebih cepat dari kondisi normal. |
| Bau kabel terbakar | Isolasi kabel yang meleleh akibat panas berlebih biasanya menghasilkan aroma hangus yang khas. |
| Muncul asap dari area tertentu | Menunjukkan adanya panas berlebih akibat arus listrik yang tidak terkendali. |
| Klakson berbunyi tidak normal | Tegangan yang tidak stabil bisa membuat suara klakson menjadi lemah atau berubah. |
| Speedometer atau indikator bermasalah | Lampu indikator bisa berkedip, mati, atau menampilkan informasi yang tidak normal. |
| Motor mati mendadak saat digunakan | Korsleting berat dapat memutus aliran listrik ke sistem pengapian atau injeksi. |
| Kabel terasa panas saat disentuh | Menandakan adanya hambatan atau arus berlebih pada jalur kelistrikan tertentu. |
Cara Mengetahui Korsleting pada Motor Secara Bertahap
Setelah mengenali gejalanya, langkah berikutnya adalah mencari sumber korsleting secara sistematis. Di sinilah banyak orang sering melakukan kesalahan. Baru melihat lampu mati, langsung mengganti lampu. Baru melihat aki tekor, langsung membeli aki baru.
Padahal, tanpa diagnosis yang tepat, masalah utama bisa saja masih ada dan akan muncul kembali beberapa hari kemudian.
Agar tidak salah diagnosis, lakukan pemeriksaan secara bertahap mulai dari komponen yang paling mudah dicek hingga bagian yang membutuhkan alat ukur. Dengan cara ini, kamu bisa mempersempit area kerusakan tanpa harus membongkar seluruh motor.
1. Matikan Mesin dan Lepaskan Kontak
Sebelum memeriksa sistem kelistrikan, pastikan motor dalam kondisi mati.
Lepaskan kunci kontak dan jika perlu cabut terminal negatif aki terlebih dahulu. Langkah ini penting untuk mencegah terjadinya hubungan pendek tambahan saat proses pemeriksaan berlangsung.
Selain lebih aman, komponen kelistrikan juga terhindar dari risiko kerusakan akibat kesalahan saat pengecekan.
2. Periksa Kondisi Sekring Terlebih Dahulu
Sekring merupakan komponen pengaman pertama yang biasanya bereaksi ketika terjadi korsleting.
Buka kotak sekring dan periksa apakah ada sekring yang putus. Sekring yang putus biasanya memiliki kawat penghubung yang terputus atau terlihat gosong.
Perhatikan juga pola kerusakannya:
- Sekring putus satu kali bisa jadi akibat lonjakan arus sesaat.
- Sekring yang terus putus setelah diganti biasanya menandakan adanya korsleting yang belum ditemukan.
- Sekring yang meleleh bisa menunjukkan adanya arus berlebih dalam waktu cukup lama.
Catat sekring mana yang putus karena hal tersebut dapat membantu menentukan jalur kelistrikan yang perlu diperiksa lebih lanjut.
3. Lakukan Pemeriksaan Visual pada Jalur Kabel
Banyak kasus korsleting sebenarnya bisa ditemukan hanya dengan pemeriksaan mata tanpa alat khusus.
Perhatikan beberapa area yang paling sering mengalami masalah:
- Kabel di bawah jok
- Kabel dekat aki
- Kabel di area setang
- Jalur kabel dekat mesin
- Kabel yang melewati rangka motor
- Area pemasangan aksesori tambahan
Cari tanda-tanda berikut:
- Isolasi kabel terkelupas
- Kabel terjepit bodi
- Kabel meleleh
- Bekas gesekan dengan rangka
- Warna kabel berubah karena panas
- Bekas percikan atau gosong
Jika menemukan kabel yang bersentuhan langsung dengan rangka besi, kemungkinan besar itulah sumber korsletingnya.
4. Periksa Soket dan Konektor Kelistrikan
Selain kabel, soket juga sering menjadi penyebab masalah.
Seiring waktu, soket dapat mengalami:
- Korosi
- Karat
- Kotoran menumpuk
- Kelonggaran sambungan
- Pin konektor bengkok
Kondisi tersebut dapat menyebabkan hambatan listrik yang memicu panas berlebih dan berujung pada kerusakan rangkaian.
Periksa setiap soket yang mudah dijangkau, terutama di area lampu, aki, ECU (untuk motor injeksi), dan sistem starter.
5. Amati Komponen yang Menyebabkan Sekring Putus
Cara lain yang cukup efektif adalah dengan mengamati kapan sekring putus terjadi.
Misalnya:
| Kondisi Saat Sekring Putus | Kemungkinan Area Bermasalah |
|---|---|
| Saat lampu dinyalakan | Jalur lampu atau saklar lampu |
| Saat starter ditekan | Sistem starter atau relay starter |
| Saat klakson digunakan | Jalur klakson |
| Saat sein diaktifkan | Flasher atau kabel sein |
| Saat motor berjalan | Sistem pengisian atau kabel utama |
Metode ini membantu mempersempit pencarian sehingga proses diagnosis menjadi lebih cepat.
6. Sentuh Area yang Terasa Panas Berlebihan
Ketika korsleting terjadi, area tertentu biasanya menghasilkan panas yang tidak normal.
Dengan hati-hati, periksa:
- Soket
- Relay
- Rumah sekring
- Kabel utama
- Regulator/kiprok
Jika ada bagian yang terasa jauh lebih panas dibanding komponen lain, area tersebut patut dicurigai sebagai sumber masalah.
Namun lakukan pemeriksaan ini dengan hati-hati dan jangan menyentuh kabel terbuka yang masih terhubung dengan sumber listrik.

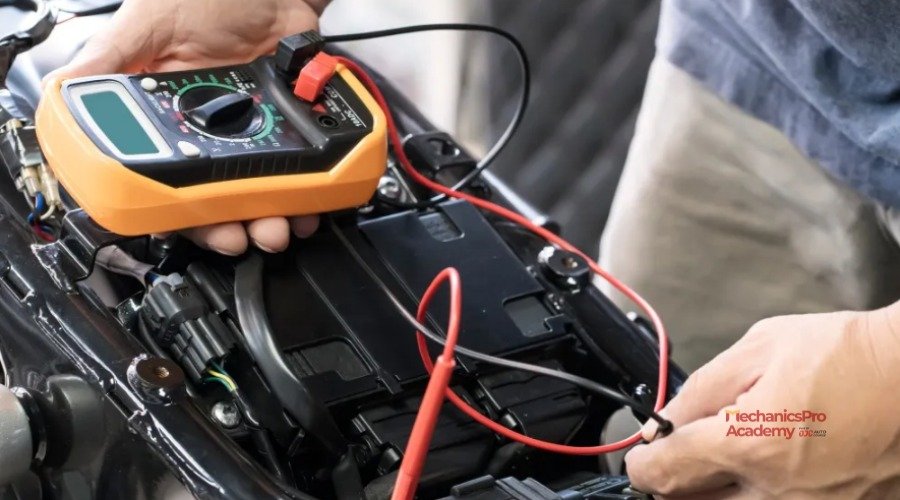

7. Gunakan Multimeter untuk Diagnosis yang Lebih Akurat
Jika pemeriksaan visual belum menemukan sumber masalah, saatnya menggunakan multimeter.
Alat ini membantu mengecek:
- Kebocoran arus
- Kontinuitas kabel
- Tegangan aki
- Kondisi sistem pengisian
- Hubungan pendek antar jalur listrik
Multimeter memungkinkan kamu menemukan masalah yang tidak terlihat secara fisik, seperti kabel yang putus di dalam isolasi atau arus bocor pada rangkaian tertentu.
Karena itulah multimeter menjadi salah satu alat wajib dalam diagnosis kelistrikan motor modern.
8. Aktifkan Komponen Satu per Satu
Teknik ini sering digunakan mekanik saat mencari sumber korsleting yang sulit ditemukan.
Caranya cukup sederhana:
- Pastikan sekring dalam kondisi baik.
- Nyalakan kontak.
- Aktifkan satu komponen secara bergantian.
- Amati apakah muncul gejala seperti sekring putus, percikan, atau tegangan turun drastis.
Mulailah dari:
- Lampu utama
- Lampu sein
- Klakson
- Starter
- Aksesori tambahan
- Sistem pengisian
Jika gejala muncul setelah komponen tertentu diaktifkan, area tersebut menjadi kandidat utama sumber korsleting.
9. Fokus pada Proses Eliminasi
Mengetahui korsleting pada motor sebenarnya bukan soal menebak-nebak. Mekanik profesional biasanya menggunakan metode eliminasi, yaitu mempersempit kemungkinan kerusakan sedikit demi sedikit sampai sumber masalah ditemukan.
Dengan memulai dari sekring, kabel, soket, hingga pemeriksaan menggunakan multimeter, kamu bisa menemukan penyebab korsleting dengan lebih cepat dan akurat.
Setelah memahami langkah diagnosis dasar ini, berikutnya kamu perlu mengetahui lokasi-lokasi yang paling sering menjadi sumber korsleting pada motor agar proses pencarian bisa lebih terarah.
Untuk mempermudah proses diagnosis, kamu bisa menggunakan tabel berikut sebagai panduan.
Tabel ini menggabungkan tiga hal sekaligus, yaitu lokasi yang paling sering mengalami korsleting, cara mengeceknya menggunakan multimeter, serta langkah aman yang perlu dilakukan selama pemeriksaan.
Tabel Panduan Mencari Sumber Korsleting pada Motor
| Lokasi yang Dicurigai | Gejala yang Sering Muncul | Cara Mengecek dengan Multimeter | Langkah Aman Saat Pemeriksaan |
|---|---|---|---|
| Area Aki | Starter lemah, aki cepat tekor, lampu redup | Ukur tegangan aki. Normalnya sekitar 12,4–12,8 volt saat mesin mati. | Lepaskan terminal negatif aki terlebih dahulu sebelum memeriksa kabel. |
| Rumah Sekring | Sekring sering putus berulang | Gunakan mode continuity untuk memeriksa jalur sebelum dan sesudah sekring. | Jangan mengganti sekring dengan amper lebih besar dari standar pabrikan. |
| Kabel Utama Dekat Rangka | Motor mati mendadak atau muncul percikan listrik | Periksa kontinuitas kabel ke rangka. Jika ada hubungan langsung, kemungkinan terjadi korsleting. | Hindari menyentuh kabel yang isolasinya rusak saat masih terhubung ke aki. |
| Jalur Lampu Depan | Lampu redup, mati, atau sekring lampu sering putus | Ukur tegangan pada soket lampu dan periksa kontinuitas kabel. | Matikan kontak sebelum melepas soket lampu. |
| Jalur Lampu Belakang dan Sein | Lampu sein tidak normal atau lampu belakang mati | Periksa tegangan masuk dan kondisi kabel yang menuju lampu. | Pastikan kabel tidak terjepit bodi atau dudukan lampu. |
| Saklar dan Setang Motor | Lampu, klakson, atau sein bekerja tidak stabil | Gunakan mode continuity saat saklar ON dan OFF. | Jangan menyemprot cairan pembersih saat kontak masih aktif. |
| Relay Starter | Starter tidak berfungsi atau terdengar bunyi klik berulang | Ukur tegangan input dan output relay. | Lepaskan kabel aki jika relay terlihat panas berlebihan. |
| Kiprok (Regulator Rectifier) | Aki sering habis, lampu terlalu terang atau redup | Ukur tegangan pengisian saat mesin hidup. Umumnya 13,5–14,5 volt. | Jangan menyentuh kiprok setelah motor lama digunakan karena suhunya tinggi. |
| Spul Pengisian | Sistem pengisian tidak normal dan aki tidak terisi | Ukur hambatan dan output tegangan AC dari spul. | Matikan mesin sebelum melepas konektor spul. |
| Aksesori Tambahan | Sekring putus setelah pemasangan lampu atau klakson aftermarket | Periksa arus dan kontinuitas pada jalur aksesori. | Lepaskan aksesori sementara untuk memastikan apakah menjadi sumber masalah. |
| Soket dan Konektor | Bau hangus, kabel panas, atau kelistrikan tidak stabil | Cek kontinuitas dan hambatan pada konektor. | Bersihkan korosi sebelum melakukan pengukuran. |
| Area Bawah Jok | Korsleting muncul setelah terkena hujan atau dicuci | Periksa kebocoran arus dan kondisi sambungan kabel. | Pastikan area benar-benar kering sebelum melakukan pengukuran. |
Cara Mencegah Korsleting pada Motor agar Tidak Terulang
Menemukan dan memperbaiki sumber korsleting memang penting. Namun, yang tidak kalah penting adalah memastikan masalah yang sama tidak muncul kembali beberapa minggu atau beberapa bulan kemudian.
Banyak kasus korsleting sebenarnya bukan terjadi secara tiba-tiba. Umumnya, kerusakan muncul karena kabel yang sudah lama aus, sambungan yang kurang baik, atau kebiasaan modifikasi kelistrikan tanpa perhitungan yang tepat.
Kabar baiknya, sebagian besar kasus korsleting bisa dicegah dengan perawatan sederhana dan pemeriksaan rutin.
1. Periksa Kondisi Kabel Secara Berkala
Kabel adalah jalur utama distribusi listrik pada motor. Seiring usia pemakaian, isolasi kabel bisa mengeras, retak, atau terkelupas akibat panas mesin, getaran, dan gesekan.
Karena itu, biasakan memeriksa kondisi kabel terutama pada area:
- Dekat mesin
- Dekat rangka
- Bawah jok
- Area setang
- Sekitar aki
Jika menemukan isolasi yang mulai rusak, segera lakukan perbaikan sebelum kabel bersentuhan dengan rangka dan memicu korsleting.
2. Pastikan Sekring Selalu Sesuai Spesifikasi
Sekring berfungsi sebagai pelindung utama sistem kelistrikan.
Sayangnya, masih banyak pengguna motor yang mengganti sekring putus dengan ukuran amper yang lebih besar agar tidak mudah putus lagi. Padahal cara ini justru sangat berbahaya.
Ketika terjadi hubungan pendek, sekring yang terlalu besar bisa gagal melindungi rangkaian listrik. Akibatnya kabel menjadi panas, meleleh, bahkan berpotensi menyebabkan kebakaran.
Selalu gunakan ukuran sekring sesuai rekomendasi pabrikan.
3. Hindari Modifikasi Kelistrikan yang Berlebihan
Semakin banyak aksesori tambahan yang dipasang, semakin besar pula beban pada sistem kelistrikan motor.
Contoh modifikasi yang sering menjadi pemicu korsleting antara lain:
- Lampu LED berdaya tinggi
- Lampu tembak tambahan
- Klakson aftermarket dengan arus besar
- Charger USB yang dipasang sembarangan
- Audio atau perangkat elektronik tambahan
Jika memang ingin menambah aksesori, pastikan instalasi menggunakan jalur kabel yang benar, relay yang sesuai, dan pengaman tambahan jika diperlukan.
4. Jaga Area Kelistrikan Tetap Bersih dan Kering
Air dan kelembapan merupakan salah satu musuh utama sistem kelistrikan.
Soket yang sering terkena air berisiko mengalami korosi. Seiring waktu, korosi dapat menyebabkan hambatan listrik meningkat dan memicu panas berlebih pada konektor.
Beberapa langkah sederhana yang bisa dilakukan antara lain:
- Hindari menyemprot air bertekanan tinggi ke area kelistrikan.
- Keringkan motor setelah terkena hujan deras.
- Bersihkan soket yang mulai berkarat.
- Gunakan pelindung konektor jika diperlukan.
Perawatan kecil seperti ini sering kali mampu mencegah masalah besar di kemudian hari.
5. Rapikan Jalur Kabel Setelah Perbaikan
Setelah melakukan servis atau penggantian komponen, pastikan semua kabel kembali pada posisi semula.
Kabel yang menggantung atau terjepit bodi berisiko mengalami gesekan terus-menerus saat motor digunakan. Lama-kelamaan isolasi akan terkikis dan memicu hubungan pendek.
Gunakan pengikat kabel (cable tie) secukupnya untuk menjaga jalur kabel tetap rapi dan aman.
6. Perhatikan Tanda-Tanda Awal Kerusakan Kelistrikan
Jangan menunggu sampai motor mogok total untuk melakukan pemeriksaan.
Jika muncul gejala seperti:
- Lampu mulai redup
- Starter terasa berat
- Sekring sesekali putus
- Klakson melemah
- Bau hangus di sekitar bodi
Segera lakukan pengecekan. Semakin cepat masalah ditemukan, semakin kecil risiko kerusakan yang terjadi.
7. Lakukan Pemeriksaan Kelistrikan Secara Berkala
Banyak pemilik motor rutin mengganti oli, tetapi jarang memeriksa kondisi sistem kelistrikan.
Padahal, pemeriksaan berkala dapat membantu mendeteksi masalah sebelum berkembang menjadi korsleting.
Beberapa komponen yang sebaiknya diperiksa secara rutin meliputi:
| Komponen | Yang Perlu Dicek |
|---|---|
| Aki | Tegangan dan kondisi terminal |
| Sekring | Kondisi fisik dan ukuran amper |
| Kabel | Isolasi, sambungan, dan jalur pemasangan |
| Soket | Korosi, kelonggaran, dan kebersihan |
| Kiprok | Tegangan pengisian |
| Spul | Output pengisian dan kondisi konektor |
Pemeriksaan sederhana ini dapat memperpanjang usia sistem kelistrikan sekaligus mengurangi risiko kerusakan mendadak.
FAQ Seputar Korsleting pada Motor
Segera matikan mesin dan kontak untuk mencegah kerusakan yang lebih parah pada sistem kelistrikan. Setelah itu, periksa sekring, kabel, dan komponen yang menunjukkan tanda-tanda panas, gosong, atau kerusakan fisik.
Periksa gejala seperti sekring sering putus, lampu redup, aki cepat habis, atau muncul bau hangus dari area kelistrikan. Untuk hasil yang lebih akurat, gunakan multimeter guna mengecek hubungan pendek dan kebocoran arus pada rangkaian listrik.
Penyebab yang paling umum adalah kabel terkelupas, soket longgar, komponen kelistrikan rusak, atau pemasangan aksesori yang tidak sesuai standar. Saat motor dinyalakan, arus listrik mulai mengalir sehingga hubungan pendek yang sebelumnya tidak terlihat langsung memicu gangguan.
Aki dapat kehilangan daya dengan cepat, mengalami panas berlebih, dan tidak mampu menyuplai listrik secara normal ke seluruh sistem motor. Jika dibiarkan, kondisi ini berpotensi merusak komponen kelistrikan lain seperti sekring, kiprok, hingga kabel utama.
