Motor injeksi susah hidup, lampu FI menyala, atau mesin brebet belum tentu berarti komponennya rusak. Pelajari cara diagnosa kelistrikan motor injeksi secara sistematis untuk menemukan sumber masalah secara akurat tanpa salah ganti spare part.
Banyak pemilik motor injeksi menghabiskan ratusan ribu hingga jutaan rupiah karena salah mendiagnosis kerusakan.
Fuel pump diganti.
Sensor diganti.
Bahkan ECU ikut diganti.
Namun masalahnya tetap tidak hilang.
Perlu kamu ketahui, motor injeksi bekerja melalui kerja sama beberapa komponen utama, yaitu aki sebagai sumber listrik, sensor sebagai pengirim data, ECU sebagai pusat pengolah informasi, dan aktuator seperti injektor serta ignition coil sebagai pelaksana perintah ECU.
Ketika salah satu komponen mengalami gangguan, gejala yang muncul sering kali mirip dengan kerusakan komponen lainnya. Inilah alasan mengapa proses diagnosa menjadi sangat penting.
Dengan diagnosa yang benar, sumber masalah dapat ditemukan secara akurat sebelum melakukan penggantian komponen.
Cara ini membantu menghindari salah diagnosa, menghemat biaya perbaikan, serta memastikan kerusakan benar-benar terselesaikan hingga ke akar penyebabnya.
Jika kamu pernah mengalami kondisi seperti itu, artikel ini akan membantu memahami cara menemukan sumber kerusakan motor injeksi secara sistematis seperti yang dilakukan mekanik profesional.
Apa Itu Diagnosis Kelistrikan Motor Injeksi?
Diagnosa kelistrikan motor injeksi adalah proses pemeriksaan dan analisis untuk menemukan sumber kerusakan pada sistem kelistrikan yang mengontrol kerja mesin injeksi.
Tujuan utamanya bukan langsung memperbaiki kerusakan, melainkan mencari tahu penyebab sebenarnya dari gejala yang muncul.
Misalnya, ketika motor sulit hidup, penyebabnya bisa berasal dari aki yang lemah, fuel pump yang tidak bekerja, sensor CKP bermasalah, kabel putus, atau bahkan ECU yang mengalami gangguan.
Semua gejala tersebut terlihat mirip dari luar.
Namun sumber kerusakannya bisa sangat berbeda.
Karena itulah proses diagnosa menjadi langkah yang wajib dilakukan sebelum mengganti komponen apa pun.
Pengertian Diagnosa Kelistrikan
Secara sederhana, diagnosa kelistrikan adalah proses mencari hubungan antara gejala yang muncul dengan penyebab kerusakan yang terjadi pada sistem kelistrikan.
Dalam dunia otomotif modern, diagnosa dilakukan menggunakan pendekatan logis dan pengukuran yang akurat.
Bukan berdasarkan perkiraan.
Bukan pula berdasarkan kebiasaan mengganti komponen satu per satu sampai masalah hilang.
Saat melakukan diagnosa, seorang mekanik akan mengumpulkan informasi melalui beberapa tahapan, seperti:
- Mengidentifikasi gejala kerusakan
- Melakukan pemeriksaan visual
- Mengukur tegangan dan tahanan
- Memeriksa sinyal sensor
- Membaca kode kerusakan (DTC)
- Melakukan pengujian komponen
Dari hasil pemeriksaan tersebut, sumber masalah dapat ditemukan secara lebih cepat dan akurat.
Beberapa tujuan utama diagnosa kelistrikan motor injeksi antara lain:
| Tujuan Diagnosa | Manfaat |
|---|---|
| Menemukan sumber kerusakan yang sebenarnya | Perbaikan lebih tepat sasaran |
| Menghindari salah ganti komponen | Menghemat biaya servis |
| Mempercepat proses perbaikan | Waktu pengerjaan lebih efisien |
| Menentukan langkah perbaikan yang tepat | Kerusakan tidak berulang |
| Memastikan seluruh sistem bekerja normal | Performa motor kembali optimal |
Komponen Kelistrikan Motor Injeksi yang Wajib Diperiksa Saat Diagnosis
Sebelum melakukan pengukuran atau pembongkaran komponen, kamu perlu memahami bagian-bagian kelistrikan yang berperan penting dalam sistem injeksi.
Alasannya sederhana.
Setiap komponen memiliki fungsi yang saling berkaitan. Ketika satu komponen mengalami gangguan, gejala yang muncul sering kali menyerupai kerusakan pada komponen lain.
Misalnya, motor yang sulit hidup bisa disebabkan oleh aki lemah, fuel pump tidak bekerja, sensor CKP rusak, atau bahkan konektor ECU yang longgar.
Karena itu, proses diagnosa harus dilakukan secara sistematis dengan memeriksa komponen-komponen berikut.
Tabel Komponen Kelistrikan Motor Injeksi dan Fungsinya
| Komponen | Fungsi | Gejala Jika Bermasalah |
|---|---|---|
| Aki (Battery) | Menyediakan sumber listrik untuk ECU, fuel pump, sensor, injektor, dan sistem starter. | Starter lemah, mesin sulit hidup, lampu FI menyala, fuel pump tidak bekerja normal. |
| Sekring (Fuse) | Melindungi rangkaian kelistrikan dari arus berlebih atau korsleting. | Sistem injeksi mati total, fuel pump tidak aktif, ECU tidak mendapatkan suplai listrik. |
| ECU (Electronic Control Unit) | Mengolah data dari sensor dan mengontrol injektor serta sistem pengapian. | Mesin tidak hidup, performa tidak stabil, lampu FI menyala terus, kode kerusakan muncul. |
| Fuel Pump | Memompa bahan bakar dari tangki menuju injektor dengan tekanan tertentu. | Mesin sulit hidup, kehilangan tenaga, motor mati mendadak, tidak terdengar suara dengung saat kontak ON. |
| Injektor | Menyemprotkan bahan bakar ke ruang bakar sesuai perintah ECU. | Mesin brebet, boros BBM, langsam tidak stabil, akselerasi menurun. |
| Ignition Coil | Menaikkan tegangan aki menjadi tegangan tinggi untuk menghasilkan percikan api pada busi. | Mesin pincang, susah hidup, tenaga lemah, misfire saat akselerasi. |
| Sensor CKP (Crankshaft Position Sensor) | Membaca posisi dan putaran poros engkol sebagai acuan pengapian dan injeksi. | Mesin tidak hidup meski starter berputar, motor mati mendadak, tidak ada percikan api busi. |
| Sensor TPS (Throttle Position Sensor) | Mengukur tingkat bukaan throttle atau gas. | Tarikan tersendat, akselerasi tidak responsif, idle tidak stabil. |
| Sensor MAP (Manifold Absolute Pressure) | Mengukur tekanan udara pada intake manifold untuk menentukan jumlah bahan bakar yang disemprotkan. | Mesin ngempos, boros BBM, tenaga berkurang, lampu FI menyala. |
| Sensor EOT/ECT | Mengukur suhu mesin agar ECU dapat menyesuaikan campuran bahan bakar. | Mesin susah hidup saat dingin, konsumsi BBM meningkat, performa tidak optimal. |
| Kabel Harness | Menyalurkan arus listrik dan sinyal antar komponen sistem injeksi. | Gangguan kelistrikan acak, sensor tidak terbaca ECU, mesin mati hidup sendiri. |
| Ground Massa | Jalur pengembalian arus listrik ke aki. | Starter berat, sensor bekerja tidak normal, ECU sering mengalami gangguan komunikasi. |
Alat yang Dibutuhkan untuk Diagnosa Kelistrikan Motor Injeksi
Salah satu kesalahan yang paling sering terjadi saat mencari sumber kerusakan motor injeksi adalah melakukan pemeriksaan tanpa alat ukur.
Akibatnya, proses diagnosa hanya berdasarkan dugaan.
Komponen yang sebenarnya masih bagus dianggap rusak.
Sebaliknya, sumber masalah yang sesungguhnya justru terlewat.
Padahal, sistem injeksi modern dirancang untuk diperiksa menggunakan data dan pengukuran yang akurat. Itulah sebabnya mekanik profesional selalu mengandalkan alat diagnosa saat melakukan troubleshooting.
Kabar baiknya, tidak semua alat tersebut mahal atau sulit digunakan.
Bahkan beberapa alat dasar sudah cukup untuk melakukan diagnosa awal pada sebagian besar gangguan kelistrikan motor injeksi.
Tabel Alat Diagnosa Kelistrikan Motor Injeksi dan Fungsinya
| Alat | Fungsi Utama | Kegunaan Saat Diagnosa |
|---|---|---|
| Multimeter Digital | Mengukur tegangan, tahanan, dan kontinuitas rangkaian listrik. | Mengecek aki, sensor, kabel putus, sekring, coil, dan jalur kelistrikan. |
| Test Lamp | Memeriksa ada atau tidaknya aliran listrik pada suatu rangkaian. | Mengecek suplai tegangan ke fuel pump, injektor, relay, dan komponen lainnya. |
| Scanner Injeksi | Membaca data sensor dan kode kerusakan (DTC) dari ECU. | Mengetahui sensor yang bermasalah dan memantau data sistem injeksi secara real-time. |
| Wiring Diagram | Menampilkan jalur kabel dan hubungan antar komponen. | Membantu melacak kabel putus, konsleting, atau koneksi yang bermasalah. |
| Clamp Meter | Mengukur arus listrik tanpa memutus rangkaian. | Menganalisis konsumsi arus fuel pump, sistem pengisian, dan beban listrik lainnya. |
| Battery Tester | Menguji kondisi kesehatan aki. | Menentukan apakah aki masih layak digunakan atau perlu diganti. |
| OBD Adapter (Jika Didukung) | Menghubungkan ECU dengan perangkat scanner atau aplikasi. | Membaca data live sensor dan kode error pada motor yang mendukung OBD. |
Cara Diagnosis Kelistrikan Motor Injeksi Secara Sistematis
Salah satu prinsip terpenting dalam diagnosa motor injeksi adalah jangan langsung menebak komponen yang rusak.
Banyak orang melihat lampu FI menyala lalu langsung menyalahkan ECU.
Ada juga yang mengganti fuel pump karena motor sulit hidup.
Padahal setelah diperiksa, ternyata masalahnya hanya berasal dari aki yang lemah atau konektor yang longgar.
Karena itu, proses diagnosa harus dilakukan secara berurutan. Mulai dari pemeriksaan paling sederhana hingga komponen yang lebih kompleks.
Metode ini membantu menemukan sumber kerusakan lebih cepat, lebih akurat, dan menghindari penggantian spare part yang tidak diperlukan.
Berikut langkah-langkah diagnosa kelistrikan motor injeksi yang biasa digunakan di bengkel profesional.
Langkah 1: Identifikasi Gejala Kerusakan
Sebelum menggunakan alat ukur, hal pertama yang harus dilakukan adalah mengidentifikasi gejala yang muncul pada motor.
Gejala merupakan petunjuk awal yang dapat mempersempit area pemeriksaan.
Perhatikan keluhan yang dirasakan saat motor digunakan.
Tabel Gejala dan Kemungkinan Penyebab
| Gejala | Kemungkinan Penyebab |
|---|---|
| Motor tidak bisa hidup sama sekali | Aki lemah, sekring putus, ground bermasalah |
| Starter berputar tetapi mesin tidak hidup | Fuel pump, sensor CKP, injektor, ECU |
| Lampu FI menyala terus | Sensor error, kabel sensor bermasalah, ECU mendeteksi gangguan |
| Mesin brebet saat akselerasi | TPS, MAP sensor, injektor kotor |
| Mesin mati mendadak saat jalan | Sensor CKP, fuel pump, konektor longgar |
| Tarikan berat dan boros BBM | Sensor MAP, sensor suhu mesin, injektor |
| Idle tidak stabil | TPS, injektor, kebocoran intake manifold |
Langkah 2: Periksa Kondisi Aki
Aki adalah sumber tenaga utama pada motor injeksi.
Berbeda dengan motor karburator yang masih bisa hidup meskipun aki lemah, motor injeksi sangat bergantung pada kestabilan tegangan aki.
Bahkan penurunan tegangan beberapa volt saja dapat menyebabkan ECU bekerja tidak normal.
Cara Mengukur Tegangan Aki
- Atur multimeter pada mode DC Volt.
- Tempelkan probe merah ke terminal positif aki.
- Tempelkan probe hitam ke terminal negatif aki.
- Baca hasil pengukuran.
Standar Tegangan Aki Motor Injeksi
| Kondisi | Tegangan |
|---|---|
| Sangat Baik | 12,6 – 12,8 Volt |
| Normal | 12,4 – 12,6 Volt |
| Mulai Lemah | 12,0 – 12,3 Volt |
| Perlu Dicas atau Diganti | Di bawah 12 Volt |
Langkah 3: Periksa Sekring dan Jalur Kelistrikan Utama
Setelah memastikan aki dalam kondisi baik, lanjutkan pemeriksaan pada sekring. Sekring berfungsi sebagai pengaman rangkaian kelistrikan dari arus berlebih atau korsleting.
Sekring yang putus dapat menyebabkan sistem injeksi mati total.
Cara Memeriksa Sekring
- Lepaskan sekring dari dudukannya.
- Periksa kawat di dalam sekring.
- Gunakan mode continuity pada multimeter untuk memastikan jalur masih tersambung.
Langkah 4: Periksa Sistem Ground
Ground sering menjadi penyebab gangguan yang sulit dideteksi.
Padahal hampir seluruh komponen elektronik membutuhkan jalur ground yang baik untuk bekerja normal.
Ground yang kotor, longgar, atau berkarat dapat menyebabkan berbagai masalah.
Cara Memeriksa Ground
- Periksa titik massa pada rangka dan mesin.
- Pastikan baut ground tidak kendor.
- Bersihkan karat atau kotoran yang menempel.
- Ukur kontinuitas menggunakan multimeter.
Langkah 5: Dengarkan Kerja Fuel Pump Saat Kontak ON
Fuel pump biasanya aktif selama beberapa detik saat kunci kontak diputar ke posisi ON.
Tujuannya untuk membangun tekanan bahan bakar sebelum mesin dinyalakan.
Ciri Fuel Pump Normal
- Terdengar suara dengung selama 2–3 detik.
- Suara terdengar halus dan stabil.
- Mesin mudah dihidupkan.
Ciri Fuel Pump Bermasalah
- Tidak ada suara sama sekali.
- Suara terlalu lemah.
- Suara putus-putus.
- Mesin sulit hidup atau mati mendadak.
Jika fuel pump tidak berbunyi, periksa suplai tegangan dan relay sebelum memutuskan mengganti komponen.
Langkah 6: Periksa Tegangan Menuju Injektor
Injektor membutuhkan suplai listrik yang stabil agar dapat menyemprotkan bahan bakar sesuai perintah ECU.
Jika tidak ada tegangan menuju injektor, mesin tidak akan hidup meskipun starter berputar normal.
Cara Memeriksa
- Lepaskan konektor injektor.
- Hubungkan probe multimeter ke terminal konektor.
- Putar kontak ke posisi ON.
- Periksa apakah terdapat suplai tegangan.
Indikasi Hasil Pemeriksaan
| Hasil Pemeriksaan | Kemungkinan Penyebab |
|---|---|
| Ada tegangan | Jalur suplai normal |
| Tidak ada tegangan | Sekring, relay, kabel, atau ECU bermasalah |
| Tegangan tidak stabil | Ground atau konektor bermasalah |
Langkah 7: Periksa Sensor CKP (Crankshaft Position Sensor)
Sensor CKP adalah salah satu sensor terpenting dalam sistem injeksi.
Tanpa sinyal CKP, ECU tidak mengetahui posisi dan putaran mesin.
Akibatnya pengapian dan injeksi tidak dapat bekerja.
Gejala Sensor CKP Rusak
- Mesin tidak hidup.
- Mesin mati mendadak saat panas.
- Tidak ada percikan api pada busi.
- Fuel pump bekerja normal tetapi mesin tetap tidak hidup.
Cara Pemeriksaan
- Ukur tahanan sensor menggunakan multimeter.
- Bandingkan hasil pengukuran dengan spesifikasi pabrikan.
- Periksa kondisi kabel dan konektor sensor.
Langkah 8: Periksa Sensor TPS (Throttle Position Sensor)
TPS bertugas membaca posisi bukaan throttle dan mengirimkan data ke ECU.
Data tersebut digunakan ECU untuk menentukan jumlah bahan bakar yang dibutuhkan mesin.
Gejala TPS Bermasalah
- Tarikan tersendat.
- Akselerasi lambat.
- Mesin brebet saat gas dibuka.
- Idle tidak stabil.
Cara Pemeriksaan TPS
- Gunakan multimeter pada mode DC Volt.
- Ukur tegangan output sensor.
- Buka throttle secara perlahan.
- Pastikan perubahan tegangan berlangsung halus tanpa lonjakan.
Nilai Tegangan TPS Umum
| Posisi Throttle | Tegangan |
|---|---|
| Idle | 0,5 – 0,8 Volt |
| Setengah Gas | 2 – 3 Volt |
| Full Throttle | 4 – 5 Volt |
Langkah 9: Periksa Sensor MAP
Sensor MAP berfungsi membaca tekanan udara pada intake manifold. Data ini digunakan ECU untuk menghitung kebutuhan bahan bakar secara akurat.
Gejala Sensor MAP Bermasalah
- Mesin ngempos.
- Konsumsi BBM meningkat.
- Tarikan berat.
- Lampu FI menyala.
Pemeriksaan Dasar MAP Sensor
- Periksa konektor sensor.
- Periksa tegangan referensi dari ECU.
- Ukur tegangan output sensor.
- Pastikan tidak ada selang vakum yang bocor.
Langkah 10: Periksa ECU
ECU merupakan pusat kendali seluruh sistem injeksi. Namun dalam praktiknya, ECU justru menjadi komponen yang paling jarang rusak.
Karena itu ECU sebaiknya diperiksa setelah seluruh komponen lain dinyatakan normal.
Kapan ECU Layak Dicurigai Bermasalah?
- Semua sensor bekerja normal.
- Tegangan aki stabil.
- Jalur kabel tidak bermasalah.
- Fuel pump dan injektor berfungsi normal.
- Kode kerusakan menunjukkan gangguan internal ECU.

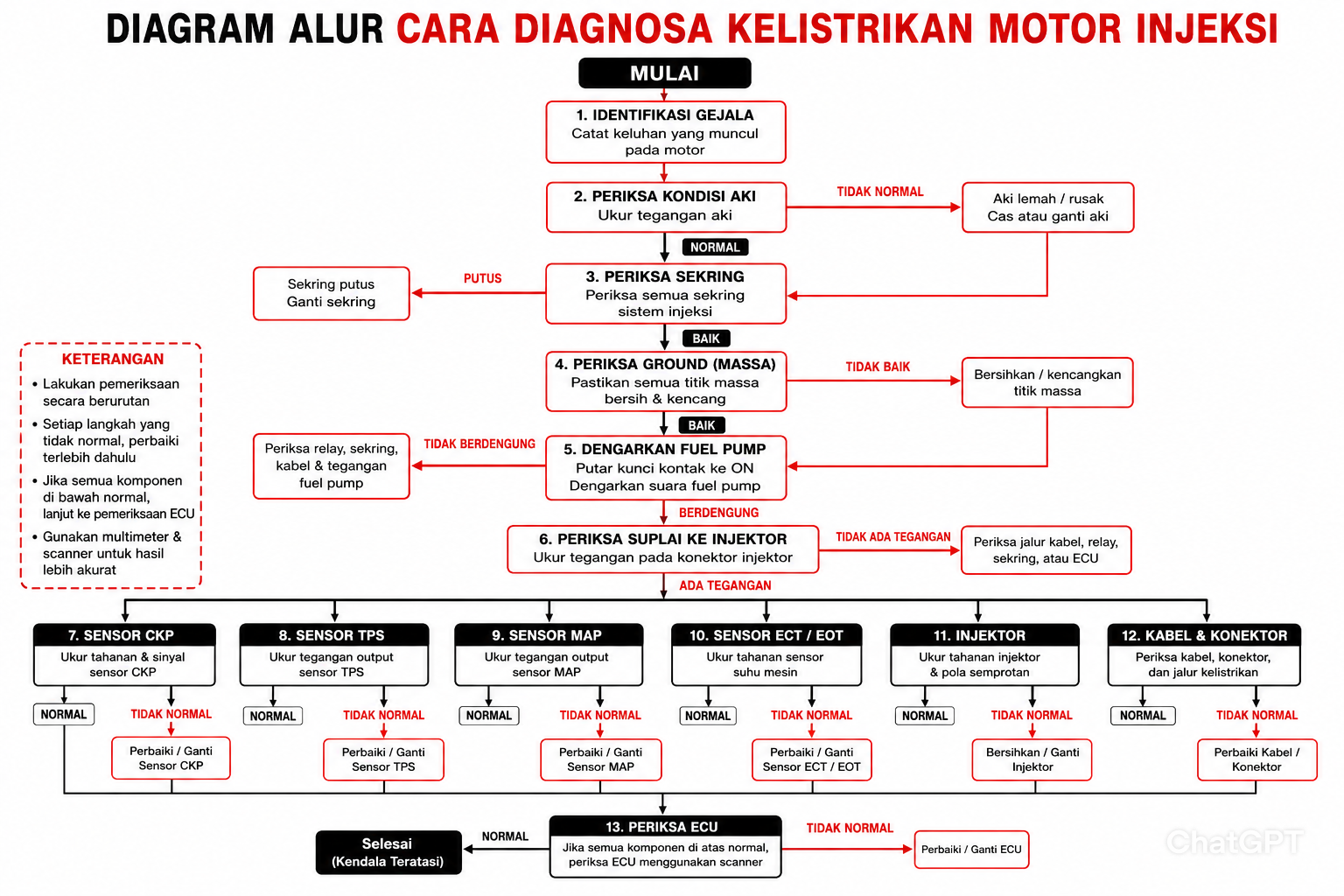

Diagram Alur Cara Diagnosa Kelistrikan Motor Injeksi
Setelah memahami langkah-langkah diagnosa secara sistematis, akan lebih mudah jika proses tersebut divisualisasikan dalam bentuk diagram alur.
Diagram berikut menggambarkan urutan pemeriksaan yang biasa digunakan mekanik profesional saat mencari sumber kerusakan pada sistem kelistrikan motor injeksi.
Prinsipnya sederhana, yaitu memulai pemeriksaan dari komponen yang paling mudah dan paling sering menjadi penyebab masalah, kemudian berlanjut ke komponen yang lebih kompleks.
Dengan mengikuti alur ini, proses troubleshooting menjadi lebih cepat, lebih terarah, dan mengurangi risiko salah diagnosa maupun salah mengganti komponen.
Perhatikan diagram berikut untuk memahami urutan logis dalam proses diagnosa kelistrikan motor injeksi.
FAQ yang Sering Diajukan Seputar Diagnosa Kelistrikan Motor Injeksi
Diagnosa motor listrik dilakukan dengan memeriksa sumber tegangan, kondisi kabel, konektor, serta kontinuitas rangkaian menggunakan multimeter. Setelah itu, lakukan pengujian komponen yang dicurigai bermasalah untuk memastikan sumber gangguan secara akurat.
Sistem injeksi yang bermasalah biasanya ditandai dengan lampu FI menyala, mesin sulit hidup, brebet, atau konsumsi bahan bakar menjadi lebih boros. Untuk memastikan penyebabnya, perlu dilakukan pemeriksaan sensor, injektor, fuel pump, dan pembacaan kode kerusakan ECU.
Periksa suplai tegangan ke injektor, tahanan kumparan injektor, serta kondisi semprotan bahan bakar yang dihasilkan. Injektor yang kotor, tersumbat, atau mengalami kerusakan listrik dapat menyebabkan mesin brebet, tenaga menurun, dan sulit hidup.
Scanner ECU digunakan untuk membaca kode kerusakan (DTC), memantau data sensor secara real-time, dan membantu mempercepat proses troubleshooting. Alat ini memudahkan teknisi menemukan area gangguan tanpa harus memeriksa seluruh komponen satu per satu.
Memahami Cara Diagnosa Saja Belum Cukup, Saatnya Kuasai Skill Troubleshooting Motor Secara Langsung
Memahami cara diagnosa kelistrikan motor injeksi melalui artikel adalah langkah awal yang sangat baik.
Namun di dunia kerja, seorang mekanik tidak hanya dituntut memahami teori, tetapi juga mampu melakukan pengukuran, membaca wiring diagram, mengoperasikan scanner, dan menemukan sumber kerusakan secara langsung pada unit motor.
Karena itulah banyak orang yang sudah sering menonton video tutorial atau membaca artikel otomotif masih merasa kesulitan ketika harus melakukan diagnosa di lapangan.
Ada perbedaan besar antara mengetahui konsep dan memiliki keterampilan praktik yang benar-benar dibutuhkan industri.
Jika target kamu bukan sekadar menambah wawasan, tetapi ingin membangun karir sebagai mekanik motor profesional, maka belajar secara terstruktur dengan pendampingan instruktur dapat menjadi langkah yang lebih efektif.
Melalui Kelas Ultimate 6 Bulan di Mechanics Pro Academy, kamu tidak hanya mempelajari teori sistem kelistrikan dan injeksi, tetapi juga mendapatkan pengalaman praktik langsung mulai dari penggunaan multimeter, scanner injeksi, troubleshooting kerusakan, servis berkala, hingga diagnosa motor modern yang banyak digunakan di bengkel saat ini.
Program ini cocok untuk:
- Pemula yang ingin belajar mekanik motor dari nol.
- Lulusan sekolah yang ingin memiliki skill siap kerja.
- Karyawan yang ingin beralih karir ke bidang otomotif.
- Pemilik bengkel yang ingin meningkatkan kemampuan diagnosa modern.
- Penggemar otomotif yang ingin memperdalam keterampilan teknis secara profesional.
Jika masih bingung apakah program ini sesuai dengan kondisi dan targetmu, tidak perlu terburu-buru mengambil keputusan.
Kamu bisa berdiskusi mengenai:
- Kecocokan jalur belajar dengan latar belakangmu.
- Skill apa saja yang perlu dipelajari untuk mencapai target karir.
- Peluang kerja di bidang mekanik motor saat ini.
- Program belajar yang paling sesuai untuk kamu ikuti.
- Gambaran proses belajar di Kelas Ultimate 6 Bulan.
Klik Tombol WhatsApp Sekarang untuk Konsultasi Gratis dan Diskusikan Target Karirmu Bersama Tim Mechanics Pro Academy.
