Motor sering mogok karena kelistrikan? Pelajari dasar kelistrikan motor, jalur arus dari aki ke busi, dan cara diagnosa cepat tanpa tebak-tebakan.
Banyak motor mogok di jalan bukan karena mesin rusak, melainkan karena kelistrikan bermasalah. Starter tidak mau hidup, lampu tiba-tiba redup, klakson mati, aki cepat soak semuanya sering berakar dari hal yang sama: dasar kelistrikan motor tidak dipahami dengan benar.
Sebagian orang langsung menebak komponen rusak lalu mengganti parts. Hasilnya? Biaya keluar, masalah tetap ada. Penyebabnya sederhana: belum paham alur arus listrik yang bekerja di dalam motor.
Padahal, saat kunci kontak diputar, ada arus listrik yang mengalir rapi dari aki melewati sekring, saklar, hingga menyuplai sistem pengapian dan penerangan. Ketika tombol starter ditekan, jalur arus berubah. Saat mesin hidup, sistem pengisian mengambil alih. Semua bekerja dalam satu rangkaian yang saling terhubung.
Memahami dasar kelistrikan motor membuat Anda:
- Lebih cepat mendiagnosa kerusakan
- Tidak asal ganti komponen
- Mengerti fungsi setiap kabel dan parts
- Mampu membaca jalur kelistrikan di motor sendiri
Inilah fondasi yang selalu dikuasai mekanik berpengalaman sebelum menyentuh kunci pas.

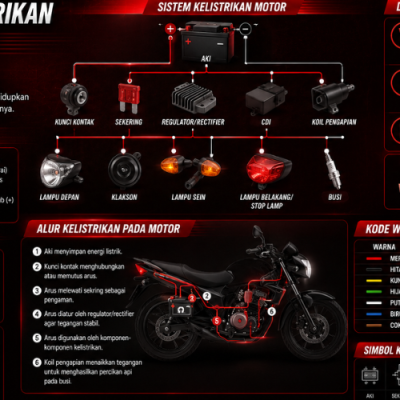

Apa Itu Sistem Kelistrikan Motor dan Kenapa Sangat Vital?
Sistem kelistrikan motor adalah rangkaian komponen yang bertugas menghasilkan, menyimpan, mengatur, dan menyalurkan arus listrik ke seluruh bagian motor yang membutuhkan daya.
Tanpa kelistrikan, motor tidak akan:
- Menyala saat distarter
- Menyalakan busi untuk pembakaran
- Menyalakan lampu dan klakson
- Mengisi ulang daya aki saat mesin hidup
Di dalam satu motor, kelistrikan bekerja pada tiga sistem utama sekaligus:
- Sistem Starter → membuat mesin pertama kali hidup
- Sistem Pengapian → memercikkan api di busi agar terjadi pembakaran
- Sistem Pengisian → mengisi ulang aki saat mesin menyala
- Sistem Penerangan & Aksesori → lampu, klakson, panel indikator
Semua sistem ini saling terhubung dalam satu jalur arus. Ketika satu titik terganggu—misalnya kabel kendor, soket berkarat, atau regulator bermasalah—efeknya bisa merembet ke mana-mana.
Itulah alasan mengapa kelistrikan sering disebut sebagai urat nadi motor. Mesin boleh sehat, bahan bakar penuh, oli baru, tetapi jika aliran listrik terganggu, motor tetap tidak bisa bekerja dengan normal.
Memahami bagian ini sejak awal akan memudahkan Anda mengikuti pembahasan berikutnya tentang komponen, jalur arus, hingga cara membaca skema kelistrikan dengan benar.
Komponen Utama Dalam Dasar Kelistrikan Motor
Sebelum memahami jalur arus dan cara membaca skema, langkah paling penting adalah mengenal siapa saja “pemain utama” di dalam sistem kelistrikan motor.
Kerusakan kelistrikan hampir selalu berawal dari salah satu komponen ini. Jika fungsinya dipahami, proses diagnosa jadi jauh lebih cepat dan tidak menebak-nebak.
Berikut komponen inti yang wajib dipahami pemula:
| Komponen | Fungsi Utama | Dampak Jika Rusak |
|---|---|---|
| Aki (Battery) | Menyimpan dan menyuplai arus listrik saat motor belum hidup | Motor tidak bisa distarter, lampu lemah, klakson mati |
| Spul (Stator Coil) | Menghasilkan arus listrik saat mesin hidup | Aki tidak mengisi, motor brebet, kelistrikan drop |
| Kiprok / Regulator Rectifier | Menyearahkan arus AC ke DC dan menstabilkan tegangan | Aki tekor, lampu sering putus, arus tidak stabil |
| CDI / ECU | Mengatur waktu pengapian ke busi | Motor susah hidup, brebet, tidak ada percikan api |
| Koil (Ignition Coil) | Menaikkan tegangan listrik sebelum dikirim ke busi | Tidak ada api di busi, motor mati total |
| Busi | Memercikkan api untuk pembakaran | Mesin tidak menyala, brebet, tenaga hilang |
| Kabel Body / Wiring Harness | Jalur utama distribusi arus ke seluruh komponen | Kelistrikan acak, sering konslet, sekring putus |
| Sekring (Fuse) | Pengaman arus berlebih (korsleting) | Kelistrikan mati total saat sekring putus |
| Saklar & Kunci Kontak | Membuka dan menutup aliran arus listrik | Tidak ada respon saat kontak ON atau starter ditekan |
| Starter Motor | Memutar mesin pertama kali saat tombol starter ditekan | Mesin tidak bisa berputar saat distarter |
Perlu dipahami, komponen-komponen ini tidak bekerja sendiri. Mereka terhubung dalam satu jalur arus. Ketika satu bermasalah, gejalanya bisa muncul di komponen lain.
Inilah alasan mengapa memahami fungsi dasar tiap komponen jauh lebih penting daripada sekadar menghafal namanya. Pada bagian berikutnya, Anda akan melihat bagaimana semua komponen ini terhubung dalam jalur arus kelistrikan motor dari awal sampai mesin hidup.
Jalur Arus Kelistrikan Motor dari Aki Sampai Busi
Banyak orang hafal nama komponen, tetapi tetap bingung saat motor bermasalah. Penyebabnya satu: tidak paham jalur arus listriknya.
Kelistrikan motor itu seperti aliran air di pipa. Jika tahu dari mana arus berangkat, lewat mana saja, dan berakhir di mana, Anda bisa menemukan titik masalah hanya dari gejala yang muncul.
Berikut alur arus yang paling mudah dipahami, dibagi berdasarkan kondisi motor.
1) Saat Kunci Kontak Posisi ON
Ketika kunci diputar ke posisi ON, arus mulai mengalir:
Aki → Sekring → Kunci Kontak → Saklar → CDI/ECU → Koil
Di tahap ini:
- Panel indikator menyala
- Sistem pengapian sudah “siap kerja”
- Arus sudah standby menuju koil, menunggu perintah starter
Jika di posisi ini panel tidak menyala, masalah biasanya ada di aki, sekring, atau kunci kontak.
2) Saat Tombol Starter Ditekan
Ketika starter ditekan, jalur arus bertambah:
Aki → Sekring → Kunci Kontak → Relay Starter → Dinamo Starter → Mesin Berputar
Saat mesin mulai berputar, sensor pulser mengirim sinyal ke CDI/ECU. CDI kemudian memerintahkan koil mengirim tegangan tinggi ke busi.
Koil → Busi → Percikan Api → Pembakaran Terjadi
Jika starter berputar tetapi busi tidak memercik, titik masalah mengarah ke CDI, koil, pulser, atau busi.
3) Saat Mesin Sudah Hidup
Begitu mesin hidup, peran aki mulai digantikan oleh spul.
Spul menghasilkan arus AC → Kiprok menyearahkan & menstabilkan → Mengisi aki + menyuplai kelistrikan
Di fase ini:
- Aki tidak lagi bekerja sendirian
- Seluruh kelistrikan disuplai dari hasil putaran mesin
Jika lampu redup saat gas tinggi atau aki sering tekor, masalah biasanya ada di spul atau kiprok.
4) Jalur Sistem Pengapian Sampai Terjadi Api di Busi
Alur pengapian yang sering membingungkan pemula:
Pulser membaca putaran mesin → CDI mengatur timing → Koil menaikkan tegangan → Busi memercik
Rantai ini harus utuh. Putus satu saja, api tidak akan muncul.
Cara Membaca Skema Kelistrikan Motor Untuk Pemula
Banyak pemula langsung menyerah saat melihat wiring diagram. Terlihat rumit, penuh garis, simbol, dan warna kabel yang membingungkan.
Padahal, jika tahu cara membacanya, skema kelistrikan justru menjadi peta harta karun untuk menemukan sumber masalah. Kuncinya bukan menghafal, tetapi mengikuti alur.
Berikut langkah paling mudah yang biasa dipakai mekanik saat membaca skema kelistrikan motor.
Langkah 1 — Temukan Sumber Arus (Titik Awal)
Selalu mulai dari aki. Di skema, aki adalah titik awal semua jalur listrik.
Dari aki, perhatikan ke mana garis pertama menuju. Biasanya langsung ke:
- Sekring
- Kunci kontak
Artinya, semua
arus pasti melewati dua komponen ini sebelum ke mana-mana.
Langkah 2 — Pahami Arti Simbol Dasar
Beberapa simbol yang selalu muncul di wiring diagram:
| Simbol | Arti |
|---|---|
| Garis lurus | Kabel / jalur arus |
| Titik pertemuan | Sambungan kabel |
| Saklar | Pemutus & penghubung arus |
| Ground (massa) | Jalur negatif ke body motor |
| Koil | Pengganda tegangan |
| Busi | Percikan api |
| Sekring | Pengaman arus |
Langkah 3 — Ikuti Warna Kabel, Bukan Garisnya
Setiap kabel punya warna khusus. Warna ini sama antara skema dan motor asli.
Contoh umum:
- Merah = arus positif dari aki
- Hitam = arus setelah kontak ON
- Hijau = ground / massa
- Kuning = arus dari spul
Mekanik profesional selalu mengikuti warna kabel, karena lebih mudah dilacak di motor langsung.
Langkah 4 — Pisahkan Jalur Berdasarkan Sistem
Agar tidak pusing, bagi skema menjadi beberapa bagian kecil:
- Jalur starter
- Jalur pengapian
- Jalur pengisian
- Jalur penerangan
Fokus satu jalur dulu sampai paham, baru pindah ke jalur lain.
Langkah 5 — Cocokkan Skema dengan Kondisi Motor
Setelah tahu jalurnya di kertas, lihat motor langsung:
- Cari warna kabel yang sama
- Ikuti jalurnya secara fisik
- Temukan soket dan sambungannya
Di tahap ini, skema berubah dari gambar menjadi panduan praktik.
Langkah 6 — Gunakan Pola “Dari Sumber ke Beban”
Cara paling mudah membaca skema adalah berpikir seperti ini:
Aki (sumber) → Saklar → Komponen → Ground (kembali ke aki)
Semua jalur pasti mengikuti pola tersebut. Jika ada komponen tidak bekerja, periksa jalur dari sumber sampai ke komponen itu. Di situlah biasanya letak masalahnya.
Ciri-Ciri Kerusakan Kelistrikan Motor Berdasarkan Gejala di Lapangan
Di bengkel, diagnosa jarang dimulai dari bongkar komponen. Mekanik berpengalaman selalu bertanya dulu: gejalanya apa?
Dari gejala, arah pemeriksaan langsung mengerucut ke jalur arus tertentu. Inilah cara cepat menemukan sumber masalah tanpa coba-coba ganti parts.
Berikut pola gejala yang paling sering ditemui di lapangan beserta titik pemeriksaannya.
1. Motor Tidak Bisa Distarter Sama Sekali
Gejala:
- Tombol starter ditekan, tidak ada respon
- Panel indikator ikut mati atau sangat redup
Arah cek:
Aki → Sekring → Kunci kontak → Kabel body utama
Masalah paling sering: aki lemah, sekring putus, atau kabel utama kendor.
2. Starter Berputar, Mesin Tidak Mau Hidup
Gejala:
- Dinamo starter normal
- Mesin berputar, tetapi tidak ada tanda pembakaran
Arah cek:
Busi → Koil → CDI/ECU → Pulser
Biasanya tidak ada percikan api di busi.
3. Lampu Redup Saat Gas Ditinggikan
Gejala:
- Saat langsam normal
- Saat digas, lampu malah makin redup
Arah cek:
Spul → Kiprok → Jalur pengisian aki
Ini ciri kuat sistem pengisian tidak bekerja dengan benar.
4. Aki Sering Tekor Padahal Masih Baru
Gejala:
- Aki baru cepat habis
- Motor hanya kuat distarter beberapa kali
Arah cek:
Spul pengisian → Kiprok → Kebocoran arus di kabel body
Sering terjadi arus tidak kembali mengisi aki saat mesin hidup.
5. Motor Brebet Saat Mesin Panas
Gejala:
- Normal saat dingin
- Brebet setelah beberapa menit jalan
Arah cek:
Koil → CDI → Pulser
Komponen pengapian melemah saat suhu naik.
6. Klakson dan Lampu Sein Mati Bersamaan
Gejala:
- Klakson mati
- Sein tidak menyala
- Komponen lain normal
Arah cek:
Sekring jalur aksesoris → Saklar → Kabel massa
Biasanya satu jalur aksesoris terputus.
7. Sekring Sering Putus
Gejala:
- Ganti sekring, putus lagi
- Terjadi berulang
Arah cek:
Kabel body terkelupas → Soket berkarat → Konsleting ke rangka. Ini tanda kuat terjadi hubungan arus pendek (short).
Cara Mengecek Kelistrikan Motor Menggunakan Multitester
Multitester adalah alat paling penting saat menangani kelistrikan motor. Dengan alat ini, Anda bisa memastikan komponen benar-benar rusak atau masih normal tanpa menebak.
Kunci penggunaannya bukan pada alatnya, tetapi pada titik ukur yang tepat sesuai jalur arus.
Berikut praktik pengecekan yang bisa langsung Anda lakukan di motor.
1) Mengecek Kondisi Aki
Setel multitester ke DC Volt (20V).
- Tempel probe merah ke kutub positif aki
- Tempel probe hitam ke kutub negatif aki
Hasil normal:
- Motor mati: 12,4 – 12,7 Volt
- Mesin hidup: 13,5 – 14,5 Volt
Jika di bawah 12V saat motor mati, aki lemah. Jika saat mesin hidup tidak naik, ada masalah di sistem pengisian.
2) Mengecek Spul Pengisian
Setel multitester ke AC Volt (200V).
- Lepas soket kabel spul ke kiprok
- Ukur dua kabel output spul
Hasil normal saat digas:
- Keluar tegangan 20V – 70V AC (tergantung putaran mesin)
Jika tidak ada tegangan, spul bermasalah.
3) Mengecek Kiprok (Regulator Rectifier)
Kiprok yang rusak sering membuat aki tekor.
- Pasang kembali soket spul
- Ukur di kutub aki saat mesin hidup
Jika tegangan tidak stabil atau tidak naik di atas 13V, kiprok tidak menyearahkan arus dengan benar.
4) Mengecek Koil Pengapian
Setel multitester ke Ohm (Ω).
Ukur dua bagian:
- Primer koil (kaki kecil) → biasanya 0,3 – 1 Ω
- Sekunder koil (kabel busi ke massa) → 3.000 – 15.000 Ω
Jika nilai jauh dari standar, koil lemah atau putus.
5) Mengecek Kontinuitas Kabel Body
Setel ke mode buzzer / continuity.
- Tempel probe di dua ujung kabel
- Jika berbunyi, kabel tersambung
- Jika tidak, kabel putus di dalam
Cara ini sangat efektif mencari kabel putus tanpa membongkar seluruh body.
6) Mengecek Sekring dan Saklar
Masih di mode continuity:
- Tempel probe di kedua kaki sekring → harus bunyi
- Tempel probe di saklar saat posisi ON → harus bunyi
Jika tidak ada bunyi, arus terputus di titik itu.
Perawatan Sistem Kelistrikan Motor Agar Tidak Mudah Bermasalah
Sebagian besar gangguan kelistrikan bukan terjadi karena usia komponen, tetapi karena kurang perawatan pada jalur dan sambungannya. Kabel kotor, soket berkarat, massa jelek—hal kecil yang sering diabaikan justru menjadi sumber masalah besar.
Perawatan kelistrikan tidak rumit. Yang dibutuhkan hanya rutin dan teliti.
1) Rutin Mengecek Kondisi Aki
- Pastikan tegangan aki stabil di atas 12,4V
- Bersihkan kerak putih di kutub aki
- Kencangkan baut terminal agar tidak kendor
Kutub aki yang kotor atau longgar sering membuat arus tidak stabil.
2) Bersihkan Soket dan Sambungan Kabel
Soket yang lembap dan berkarat menghambat aliran listrik.
- Buka soket utama secara berkala
- Semprot cairan contact cleaner
- Pastikan tidak ada karat atau kotoran
Langkah ini mencegah hambatan arus yang memicu kelistrikan lemah.
3) Periksa Kabel Body yang Terjepit atau Terkelupas
Kabel yang terjepit rangka atau terkelupas bisa memicu konsleting.
- Ikuti jalur kabel dari depan ke belakang
- Pastikan tidak ada kulit kabel yang rusak
- Rapikan dengan cable ties bila perlu
Ini langkah pencegahan sekring sering putus.
4) Pastikan Massa (Ground) Menempel Sempurna ke Body
Ground yang jelek membuat banyak komponen tidak bekerja normal.
- Lepas baut massa
- Bersihkan area rangka dari karat atau cat
- Pasang kembali dengan kencang
Kelistrikan sering normal kembali hanya karena perbaikan massa.
5) Hindari Aksesoris Listrik Berlebihan
Lampu tambahan, klakson modifikasi, charger, dan aksesoris lain bisa membebani sistem pengisian. Jika ingin menambah aksesoris, pastikan kapasitas spul dan kiprok masih mampu menyuplai.
6) Panaskan Motor Secara Rutin
Mesin yang rutin hidup membantu spul mengisi aki dengan normal. Motor yang jarang dipakai membuat aki cepat drop walau tidak rusak.
Estimasi Biaya Perbaikan Kelistrikan Motor di Bengkel
Kalau sistem kelistrikan motor bermasalah dan harus dibawa ke bengkel, biayanya bisa sangat bervariasi tergantung jenis kerusakan, merek & tipe motor, serta bengkel yang Anda pilih (resmi vs umum). Berikut tabel perkiraan biaya umum yang sering ditemui di bengkel Indonesia:
| Jenis Perbaikan / Komponen | Estimasi Biaya di Bengkel |
|---|---|
| Pengecekan & pembersihan kabel kelistrikan | Rp 25.000 – Rp 150.000 (GridOto) |
| Servis kelistrikan (standar) | Rp 25.000 – Rp 150.000 (GridOto) |
| Penggantian sekring / soket kecil | Rp 20.000 – Rp 50.000 (IDN Times) |
| Ganti busi (termasuk jasa) | Rp 30.000 – Rp 100.000 (Cari alamat) |
| Ganti kiprok (parts + jasa) | Rp 100.000 – Rp 400.000+ (Varioholic) |
| Ganti spul / gulung spul | Rp 100.000 – Rp 450.000+ (GridOto) |
| Penggantian CDI / ECU (tergantung tipe) | Rp 150.000 – Rp 300.000+ (Motor Nation) |
| Ganti aki (12V) | Rp 150.000 – Rp 350.000+ (Motor Nation) |
| Jasa urut kabel / wiring harness | Rp 150.000 – Rp 300.000+ (GridOto) |
| Perbaikan starter / solenoid / dinamo starter | Rp 100.000 – Rp 400.000+ (Motor Nation) |
FAQ Dasar Kelistrikan Motor
Kelistrikan motor mencakup sistem starter, pengapian, pengisian aki, serta penerangan dan aksesoris. Semua terhubung dalam satu jalur arus dari sumber listrik ke komponen lalu kembali ke massa. Gangguan di satu titik bisa memengaruhi sistem lain.
Dasarnya meliputi sumber arus, jalur kabel, saklar, beban (komponen), dan ground/massa. Memahami alur dari sumber ke beban lalu kembali ke massa memudahkan diagnosa. Prinsip ini berlaku di semua motor.
AC adalah arus bolak-balik yang umumnya dihasilkan spul saat mesin hidup. DC adalah arus searah yang dipakai aki dan sebagian besar komponen. Kiprok bertugas mengubah AC menjadi DC yang stabil.
Aki (penyimpan arus), spul (penghasil arus), kiprok (penyearah & penstabil), CDI/ECU dan koil (pengapian), serta kabel body dan sekring (jalur & pengaman). Kelimanya membentuk rangkaian kerja utama kelistrikan motor.
Ingin Menguasai Kelistrikan Motor Sampai Level Siap Kerja?
Memahami teori dasar saja sudah membantu Anda mendiagnosa banyak masalah. Namun, saat berhadapan langsung dengan motor di bengkel, pengalaman praktik membuat proses analisa jauh lebih cepat, akurat, dan percaya diri.
Jika Anda ingin naik level dari sekadar paham menjadi benar-benar terampil menangani kelistrikan dan sistem motor secara menyeluruh, belajar dengan pola praktik terarah akan mempercepat prosesnya.
Kamu bisa mengikuti Kursus Mekanik Motor di Mechanics Pro Academy, tersedia program Ultimate 6 bulan yang dirancang untuk pemula sampai siap kerja di bengkel.
Materi disusun berbasis kasus nyata di lapangan, termasuk cara membaca jalur kelistrikan, diagnosa cepat, dan praktik langsung pada unit motor.
Bila Anda masih ragu jalur belajar mana yang paling sesuai dengan skill dan target karier, Anda bisa mulai dari konsultasi ringan terlebih dahulu.
Klik Tombol WA — Konsultasi kecocokan jalur belajar / Diskusi skill & target karier / Rekomendasi program yang paling tepat untuk Anda.
