Kalau kamu sekarang masih sekolah di SMK, suka ngoprek motor di rumah, atau lagi kepikiran serius buat jadi mekanik profesional….
….. ada satu skill yang bakal jadi “pembeda” antara mekanik biasa dan mekanik yang dibayar mahal: bisa baca wiring diagram.
Banyak orang jago bongkar pasang, tapi langsung mentok begitu ketemu masalah kelistrikan.
Motor nggak mau nyala? Starter nggak respon? Lampu indikator aneh?
Tanpa wiring diagram, proses diagnosa cuma jadi tebak-tebakan—dan yang rugi bukan cuma waktu, tapi juga reputasi kamu nanti sebagai mekanik.
Nah, skill fundamental ini sebenarnya nggak sesulit itu, asal kamu belajar dengan cara yang benar.
Apalagi kalau kamu memang pengen naik level jadi mekanik modern yang bisa menangani motor injeksi dan sistem EFI secara profesional.
Dan kabar baiknya, semua teknik membaca wiring diagram—mulai simbol dasar, cara tracing kabel, sampai contoh kasus real di bengkel—dibahas lengkap di program kursus mekanik motor Ultimate 6 Bulan – Mechanics Pro Academy.
Skill yang kamu pelajari di sini bakal jadi fondasi yang bikin kamu jauh lebih percaya diri saat pegang motor customer nanti.
Lanjut, yuk. Kita bahas dasar-dasarnya dulu biar kamu ngerti “bahasa kelistrikan motor” dengan lebih santai dan sistematis.
Apa itu Wiring Diagram dan Kenapa Penting untuk Calon Mekanik?
Sederhananya, wiring diagram adalah peta kelistrikan motor. Kalau kamu pernah lihat kertas penuh garis warna-warni, simbol-simbol kecil, dan jalur yang saling terhubung—itulah wiring diagram.
Banyak pemula yang langsung pusing duluan, padahal sebenarnya diagram ini dibuat untuk mempermudah, bukan mempersulit.
Kenapa penting banget?
Karena motor modern, terutama yang sudah pakai injeksi dan EFI, sangat bergantung pada sistem elektrik. Salah satu kabel putus, soket kendor, atau sensor nggak ngirim sinyal, motor bisa langsung susah hidup.
Dan di momen seperti inilah kemampuan membaca wiring diagram jadi penyelamat.
Buat kamu yang masih di SMK atau hobi oprek di rumah, menguasai wiring diagram berarti kamu bisa:
- memahami alur arus dari aki sampai sensor,
- mengetahui komponen mana yang berpotensi rusak,
- melakukan diagnosa tanpa menebak-nebak,
- dan tentu saja, memperbaiki motor dengan lebih cepat dan akurat.
Intinya, wiring diagram itu seperti “bahasa resmi” dunia kelistrikan motor.
Begitu kamu bisa membaca dan memahaminya, skill kamu sebagai mekanik bakal naik kelas—dan kamu nggak akan panik lagi saat ketemu masalah listrik yang rumit.
Sekarang kita masuk ke bagian yang lebih teknis tapi penting banget: simbol-simbol yang harus kamu pahami dulu sebelum membaca wiring diagram.
Pengenalan Simbol-Simbol Penting dalam Wiring Diagram
Sebelum kamu bisa membaca jalur kabel dengan lancar, kamu harus kenal dulu dengan simbol-simbol dasar yang biasa muncul di wiring diagram. Anggap saja ini seperti alfabetnya dunia kelistrikan. Kalau belum hafal hurufnya, ya kamu bakal bingung baca kalimatnya.
Berikut simbol-simbol yang wajib kamu pahami:
1. Simbol Sakelar (Switch)
Biasanya digambarkan dengan garis putus atau bentuk on/off sederhana. Fungsi switch ini menentukan kapan arus boleh lewat dan kapan harus berhenti. Contohnya: sakelar lampu, sakelar rem, dan kunci kontak.
2. Simbol Ground (Massa)
Ini salah satu yang paling penting tapi sering disepelekan pemula. Simbol ground biasanya seperti garis bertingkat ke bawah. Ground yang jelek bisa bikin motor nggak mau hidup, sensor error, sampai starter macet.
3. Simbol Fuse (Sekring)
Digambarkan sebagai kotak kecil dengan garis lurus di dalamnya. Fungsinya melindungi rangkaian dari arus berlebih. Kalau fuse putus, jangan buru-buru ganti—cek dulu penyebabnya.
4. Simbol Sensor (CKP, TPS, ECT, O2, dsb.)
Setiap sensor punya bentuk yang agak berbeda, tapi biasanya diberi kode huruf. Sensor-sensor ini ngasih sinyal penting ke ECU. Salah baca sensor = salah diagnosa.
5. Warna Kabel
Nah, ini sering bikin pemula keliru. Warna kabel bukan estetika, tapi penanda fungsi. Misalnya:
- Hitam = ground
- Merah = power
- Kuning/Hitam = sinyal tertentu
Namun tiap pabrikan bisa beda. Jadi jangan asal kira-kira.
6. Konektor (Junction / Coupler)
Biasanya digambarkan dengan bentuk kotak yang punya beberapa pin. Di sinilah banyak masalah kelistrikan muncul—karena soket kotor, karatan, atau longgar.
Cara Membaca Jalur Kabel Motor (Step-by-Step untuk Pemula)
Setelah paham simbol-simbolnya, sekarang kamu masuk ke bagian yang paling penting: gimana cara membaca wiring diagram dengan benar dan nggak bikin pusing.
Banyak pemula langsung lihat diagram penuh garis warna, terus nyerah. Padahal kalau dibaca dengan urutan yang tepat, wiring diagram itu sebenarnya sangat mudah dipahami.
Berikut langkah-langkahnya:
1. Mulai dari Sumber Utama (Aki)
Selalu mulai dari aki. Dari sini kamu lihat jalur kabel menuju fuse, relay, atau kunci kontak. Ini fondasi yang menentukan ke mana arus listrik mengalir.
2. Identifikasi Komponen yang Ingin Kamu Analisa
Misalnya kamu mau cek kenapa starter nggak jalan, fokus dulu ke rangkaian starter: relay → sakelar → starter motor → ECU.
Tujuan ini bikin kamu nggak tersesat mengikuti semua garis di diagram.
3. Perhatikan Warna Kabel
Ikuti warna kabel dari sumber sampai target. Warna kabel itu petunjuk yang sangat membantu, terutama kalau di motor real kamu lagi tracing kabel fisiknya.
4. Ikuti Jalur Kabel dari Awal ke Akhir
Jangan mulai dari tengah atau asal lompat-lompat. Mulai dari sumber arus → ke fuse → ke switch → ke sensor → ke komponen. Ikuti alurnya sampai selesai.
5. Perhatikan Bentuk Rangkaian (Serial, Paralel, atau Looping)
Motor modern banyak menggunakan rangkaian campuran. Pahami pola:
- Serial → satu jalur utama
- Paralel → bercabang
- Looping → kembali ke sistem utama
Ini membantu kamu memahami kenapa satu komponen bisa mengganggu komponen lainnya.
6. Cocokkan dengan Motor Asli
Setelah paham di diagram, cek langsung di motor. Cocokkan warna kabel dan posisi soket. Ini latihan penting biar kamu nggak hanya jago teori.
Teknik Tracing Kabel yang Benar (Anti Bingung & Anti Salah Arah)
Nah, setelah bisa membaca jalur di wiring diagram, langkah berikutnya adalah tracing kabel—alias mengikuti jalur kabel di motor asli untuk mencari titik masalah.
Ini skill yang membedakan mekanik “sekadar bisa bongkar” dengan mekanik yang beneran bisa diagnosa.
Berikut teknik tracing yang dipakai mekanik profesional dan bisa langsung kamu terapkan:
1. Mulai dari Komponen yang Bermasalah
Jangan langsung telusuri semua kabel di motor. Fokus ke komponen yang rusak dulu.
Misal, klakson nggak bunyi → mulai dari klakson → cek kabel → cek switch → cek fuse → cek aki.
Dengan cara ini, kamu nggak akan tersesat.
2. Gunakan Wiring Diagram sebagai Peta
Buka wiring diagram dan lihat jalur lengkapnya. Cocokkan satu per satu:
kabel warna apa → masuk ke soket berapa pin → menuju komponen apa.
Ini bikin tracing lebih cepat dan akurat.

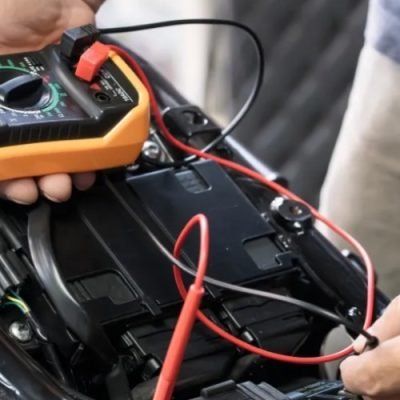

3. Teknik Continuity Test Menggunakan Multimeter
Ini teknik wajib.
Atur multimeter ke mode buzzer → tempelkan probe ke dua ujung kabel → kalau bunyi, kabel masih nyambung.
Kalau nggak bunyi?
Kabel putus atau ada sambungan yang bermasalah.
4. Cek Bagian yang Sering Jadi Sumber Masalah
Ada beberapa titik yang nyaris selalu jadi biang kerok:
- sambungan kabel di bawah jok,
- soket dekat mesin yang kepanasan,
- kabel yang terjepit body atau rangka,
- ground yang longgar atau karatan.
Kalau kamu sudah tahu “titik rawan”, tracing jadi lebih efisien.
5. Jangan Asal Samakan Warna Kabel
Pemula sering salah kaprah:
“Ada kabel kuning, berarti sama fungsinya.”
Belum tentu.
Setiap pabrikan punya kode warna sendiri. Pastikan baca wiring diagramnya dulu.
6. Hindari Men-jumper Sembarangan
Banyak pemula menghubungkan kabel A ke B pakai jumper demi “ngetes”.
Kalau salah?
Bisa short, bisa merusak ECU, dan kamu malah tambah kerjaan.
Tracing kabel itu sebenarnya mirip detektif: kamu cari petunjuk, ikuti alur, dan cocokkan data.
Kalau dilakukan dengan benar, kamu bisa menemukan masalah dalam hitungan menit, bukan berjam-jam.
Kenapa Skill Wiring Diagram Wajib Diasah Serius?
Sampai di titik ini, kamu pasti mulai sadar satu hal: wiring diagram bukan sekadar gambar penuh garis dan simbol. Ini adalah fondasi utama buat mekanik modern—apalagi motor sekarang semuanya serba elektronik dan pakai sistem injeksi.
Masalahnya, banyak pemula (bahkan yang sudah lulusan SMK sekalipun) cuma belajar kelistrikan di level dasar.
Begitu ketemu kasus real di bengkel—sensor nggak ngirim sinyal, motor mati tiba-tiba, ECU nggak respon—langsung bingung karena nggak tahu harus mulai dari mana.
Di sinilah pentingnya mengasah skill wiring diagram secara serius:
- Motor modern makin kompleks, dan bengkel butuh mekanik yang paham listrik, bukan cuma mekanik bongkar-pasang.
- Kalau kamu menguasai diagram, tracing kabel, dan diagnosa listrik, kamu bakal jauh lebih cepat naik level di dunia kerja.
- Skill ini juga jadi pembeda besar antara mekanik “bisa kerja” dan mekanik yang dicari-cari bengkel.
- Belajar otodidak sering bikin bingung karena nggak ada urutan yang jelas—makanya kamu butuh kurikulum yang runtut dan mentor yang berpengalaman.
Dan kabar baiknya, semua skill ini bisa kamu kuasai secara sistematis kalau belajar lewat program yang memang didesain untuk mencetak mekanik modern—bukan sekadar teori, tapi praktek langsung dengan contoh kasus nyata.
Itulah kenapa banyak siswa SMK dan calon mekanik milih belajar lebih dalam lewat Mechanics Pro Academy. Skill wiring diagram yang kita bahas barusan cuma permukaan—di kelas Ultimate, materinya jauh lebih lengkap, terstruktur, dan langsung dipandu instruktur profesional.
Kelas Ultimate 6 Bulan – Mechanics Pro Academy
Kalau kamu benar-benar mau naik level dan jadi mekanik yang bisa diandalkan untuk urusan mesin–chassis–EFI–dan kelistrikan modern, program Ultimate 6 Bulan – Mechanics Pro Academy adalah jalur tercepat dan paling realistis buat kamu.
Ini bukan kelas teori yang cuma bikin kamu hafal.
Ini program intensif yang didesain supaya kamu betul-betul siap kerja dan mampu menangani motor modern dari A sampai Z.
Berikut yang bakal kamu dapatkan:
Kurikulum Lengkap & Terstruktur (Tidak Melompat-Lompat)
Mulai dari basic engine, sistem injeksi, fundamental kelistrikan, sampai kamu jago membaca wiring diagram dan mengatasi kasus real di lapangan.
Semua disusun step-by-step supaya kamu ngerti kenapa dan bagaimana tiap komponen bekerja.
Full Praktek & Real Case Diagnosis
Setiap minggu kamu bakal pegang motor langsung:
- tracing kabel,
- uji sensor,
- diagnosa starter,
- cek jalur power supply,
- troubleshooting motor mogok,
- dan belajar cara analisa rangkaian seperti mekanik profesional.
Ini jenis pembelajaran yang nggak akan kamu dapat dari YouTube.
Dibimbing Mentor Berpengalaman
Instruktur di OJC Auto Course bukan hanya pengajar, tapi praktisi bengkel profesional. Artinya, kamu belajar dari orang yang benar-benar tahu cara menyelesaikan masalah, bukan cuma teori di kertas.
Lingkungan Belajar yang Bikin Kamu Cepat Meningkat
Kelasnya kecil, fokus, dan kamu bakal terus didampingi.
Setiap siswa dipantau progresnya, jadi kamu nggak bakal tertinggal.
Cocok untuk Siswa SMK, Hobi Oprek, dan Calon Mekanik Serius
Bahkan kalau kamu masih nol di kelistrikan, kurikulumnya dirancang supaya kamu bisa berkembang dari dasar sampai mahir.
Sertifikat Resmi + Akses Magang Bengkel
Setelah lulus, kamu bukan cuma punya skill, tapi juga bukti kompetensi dan jalur menuju dunia kerja atau buka bengkel sendiri.
Skill wiring diagram yang kamu baca tadi?
Itu baru 10% dari apa yang bakal kamu pelajari. Di kelas Ultimate, semuanya diperdalam sampai kamu benar-benar siap menghadapi kerusakan motor modern.
